Fräser-Bibliothek

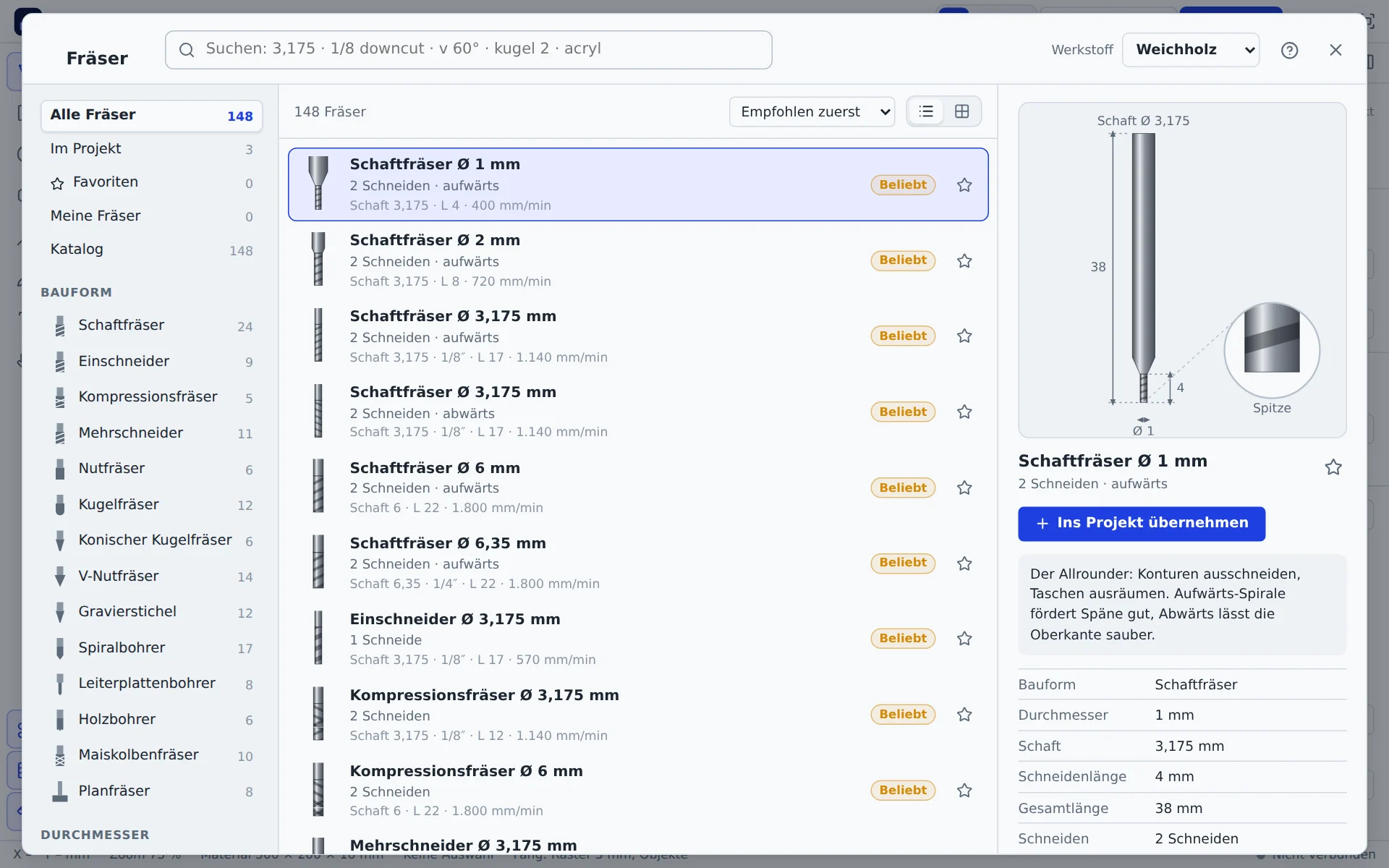

Fräser → Fräser … öffnet die Bibliothek mit über 170 handelsüblichen Fräsern und Ihren eigenen. Aus dem Fräs-Fenster oder den Eigenschaften öffnet ein Klick auf das Fräser-Feld dieselbe Bibliothek zur Auswahl.
Die Suche versteht Maße und Begriffe: 3,175, 1/8 downcut, v 60°, kugel 2, 2 schneiden, acryl. Gibt es keinen genauen Treffer, zeigt sie ähnliche Größen. Links filtern Sie nach Quelle (Im Projekt, Favoriten, Meine Fräser, Katalog), Bauform, Durchmesser, Schaft und Schneiden.
Die Detailansicht zeigt den Fräser maßstäblich, prüft, ob der Schaft in die Spannzange Ihrer Maschine passt, und nennt Schnittwerte je Werkstoff.
| Bauform | Wofür |
|---|---|
| Schaftfräser | Konturen, Taschen, Ausschnitte; aufwärts für Späneabfuhr, abwärts für saubere Oberkanten, Kompression für beides |
| Einschneider | Acryl und Aluminium |
| V-Nut | Gravur, Schrift, Fasen |
| Kugelfräser | Rundungen, Reliefs |
| Bohrer | Löcher in einem Stoß |
Eigene Fräser
Eigener Fräser legt einen eigenen Fräser an: Bauform, Durchmesser, Schneidenlänge, Schaft, Schneiden, bei V-Fräsern der Winkel. Faustwerte füllt Schnittwerte nach Durchmesser vor. Eigene Fräser liegen im Konto.
Formfräser
Fräser → Formfräser anlegen … öffnet einen eigenen Fräser mit der Bauform Formfräser: ein Fräser mit eigenem Profil, etwa für Kanten und Zierleisten. Wählen Sie eine Vorlage (Viertelstab, Hohlkehle, Fase, Halbrund, Karnies, Falz) und stellen Sie Profilmaß und Radius an der Spitze ein. Danach ziehen Sie die Punkte des Profils mit der Maus oder dem Finger; ein Klick auf eine Linie setzt einen neuen Punkt, die Pfeiltasten verschieben den gewählten Punkt um 0,1 mm (mit Umschalt um 1 mm), Entf löscht ihn. Unter Punkte als Zahlen tippen Sie die Werte genau ein.
Gezeichnet ist die rechte Hälfte der Schneide, unten die Spitze. Die Höhe darf von Punkt zu Punkt nur steigen. Der größte Abstand ergibt den Durchmesser: die breiteste Stelle läuft auf der Linie der Kontur. Simulation, 3D-Ansicht und Fräserbild zeigen das echte Profil. Formfräser fräsen Konturen, keine Flächen: eine Tasche wird als Kontur innen gefräst, und ist die Frästiefe größer als das Profil hoch, warnt die App.
Fräser importieren
Importieren in der Fräser-Bibliothek übernimmt Fräser aus anderen Programmen als eigene Fräser in Ihr Konto. Ziehen Sie die Datei in das Fenster oder wählen Sie sie aus:
| Datei | Herkunft |
|---|---|
.json, .tools | Werkzeugbibliothek aus Fusion (Export), mit Schnittwerten je Vorgabe |
.vtdb | Werkzeugdatenbank aus VCarve, Aspire oder Cut2D, mit Schnittwerten je Werkstoff |
.csv, .tsv, .txt | Tabellen aus Carbide Create, Excel oder eigene Listen; die Spalten werden an der Überschrift erkannt |
Die Vorschau zeigt jeden Fräser mit Bauform, Durchmesser, Schneiden und Werkzeugnummer. Fräser mit gleichem Namen und Durchmesser, die Sie schon haben, sind abgewählt. Zollmaße werden in mm umgerechnet; Hinweise wie Schaft geschätzt oder Bauform geraten zeigen, was Sie nach dem Import prüfen sollten. Schnittwerte aus der Datei gelten für ihren Werkstoff; Werte ohne erkennbaren Werkstoff und Fräser ganz ohne Werte bekommen Faustwerte für den oben gewählten Werkstoff. Halter, Taster und Gewindefräser werden übersprungen.
Unter Frühere Importe entfernt Import entfernen alle Fräser eines Imports samt ihren Werten auf einmal.
Schnittwerte

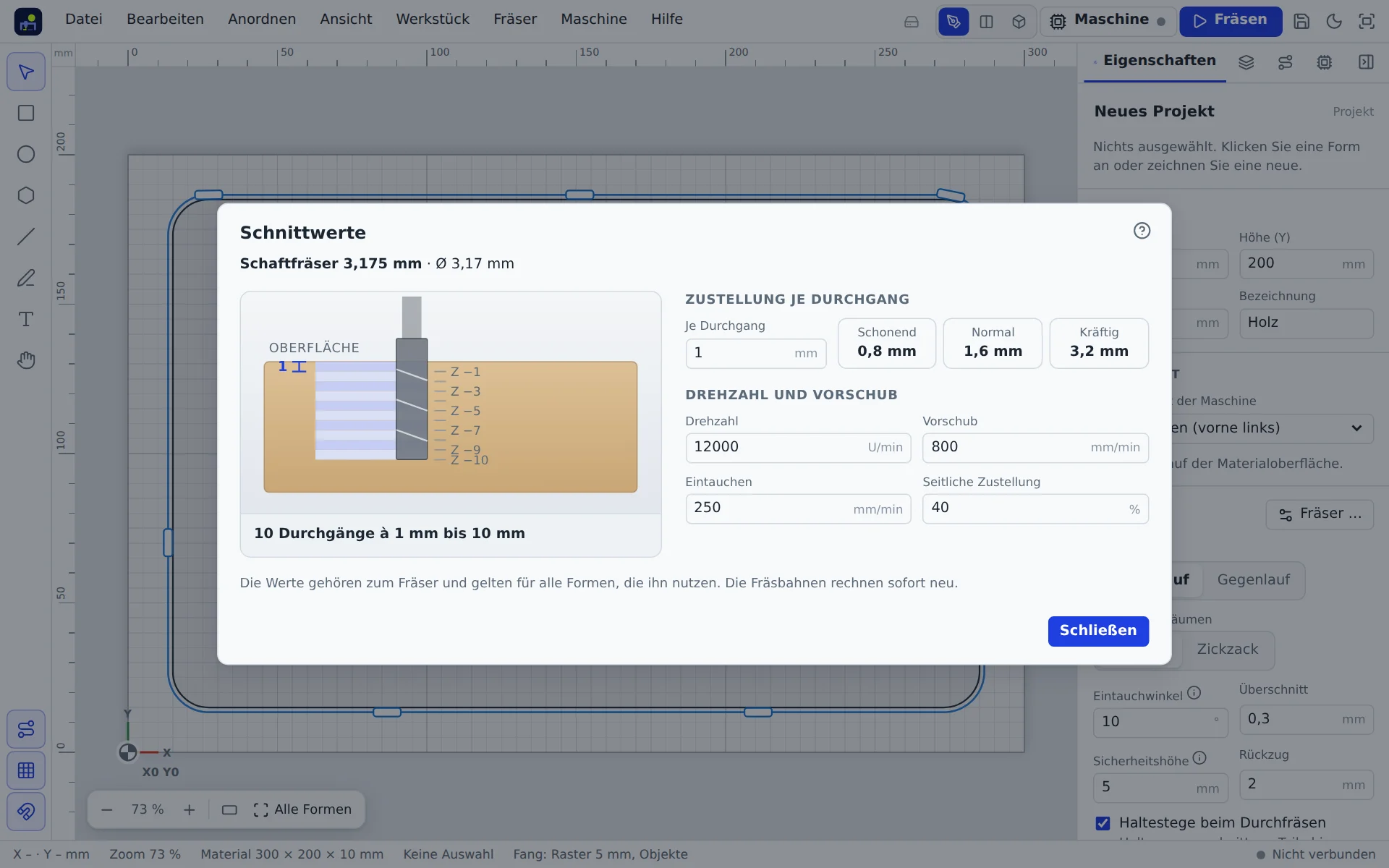

Fräser → Schnittwerte … oder der Knopf Schnittwerte im Fräs-Bereich öffnet für jeden Fräser der Zeichnung ein Schnittbild mit allen Durchgängen. Die Werte gehören zum Fräser im Projekt und gelten für alle Formen, die ihn nutzen.
Zustellung je Durchgang
So tief taucht der Fräser je Durchgang ein. Die App teilt die Frästiefe in gleich große Durchgänge. Vorschläge nach Durchmesser:
| Vorschlag | Zustellung | Wann |
|---|---|---|
| Schonend | ¼ × Durchmesser | kleine Fräsen, harte Werkstoffe, feine Fräser |
| Normal | ½ × Durchmesser | Holz und Kunststoff auf stabilen Hobbyfräsen |
| Kräftig | 1 × Durchmesser | weiches Material, stabile Maschine |
Ist die Zustellung tiefer als die Schneide, warnt die App: Der Schaft würde reiben.
Drehzahl
Umdrehungen der Spindel je Minute. Die App rechnet die Empfehlung auf die höchste Drehzahl Ihrer Maschine um, damit jede Schneide gleich viel abträgt. Bei Spindeln ohne Drehzahlsteuerung stellen Sie die Drehzahl am Regler ein; die App erinnert vor dem Start daran.
Vorschub
Wie schnell sich der Fräser seitlich durchs Material bewegt, in mm/min. Zu langsam erhitzt Fräser und Material (Brandspuren, geschmolzener Kunststoff), zu schnell überlastet ihn. Unter dem Feld steht die Spandicke je Schneide. Sie sollte bei kleinen Fräsern etwa 1 % des Durchmessers betragen.
Eintauchvorschub
Geschwindigkeit nach unten ins Material, meist ein Drittel bis die Hälfte des Vorschubs. Mit Eintauchwinkel taucht der Fräser schräg ein (Eintauchwinkel).
Seitliche Zustellung
Abstand der Bahnen beim Ausräumen von Taschen, in Prozent des Durchmessers. 40 % ist ein guter Wert.
Ratgeber
Fräser → Ratgeber … öffnet den CNC-Ratgeber in einem eigenen Fenster, auch ohne Internet:
- Schnittwerte: Startwerte für zehn Werkstoffe mit Bezugsfräser, Zahnvorschub und den Begriffen erklärt. Je Werkstoff alle passenden Fräser aus dem Katalog und Praxistipps, zum Beispiel für Aluminium. Ist eine Maschine mit Höchstdrehzahl eingerichtet, rechnet der Ratgeber die Werte darauf um.
- Fräser-Arten: alle Bauformen mit Bild, Einsatz, Werkstoffen und Größen, dazu Spiralrichtung und Schneidstoff.
Ein Klick auf einen Fräser zeigt ihn in der Fräser-Bibliothek, Ratgeber in der Bibliothek führt zurück. Der Ratgeber steht mit denselben Inhalten auch im Web unter mywerkzeug.de/cnc/ratgeber/.
Lernende Schnittdaten
Nach jedem Auftrag aus der Zeichnung fragt die Fräsanzeige kurz nach: Oberfläche (gut, ausgefranst, verbrannt), Klang (ruhig, laut, rattern) und Fräser (in Ordnung, heiß, gebrochen). Die guten Antworten sind vorgewählt, ein Klick auf Bewerten genügt. Daraus lernt die App Ihre Schnittwerte, getrennt für jede Maschine, jeden Fräser und jeden Werkstoff, und speichert sie im Konto:
- Alles gut: beim nächsten Mal 4 % mehr Vorschub, höchstens 30 % über die Werkswerte hinaus. Sind Sie mit dem Tempo-Regler selbst schneller gut gefahren, gilt dieser Wert. Zustellung und Drehzahl steigen nie von allein.
- Gebrochen, rattern, laut, ausgefranst: Vorschub und Zustellung gehen sofort spürbar zurück.
- Verbrannt oder heiß: die Schneide reibt statt zu schneiden, deshalb weniger Drehzahl (ohne Drehzahlsteuerung mehr Vorschub).
Die Anzeige zeigt offen, was sich ändert. Für dieses Projekt übernehmen gibt dem Fräser im Projekt gleich die neuen Werte (rückgängig machbar). In der Fräser-Bibliothek tragen gelernte Werte das Kennzeichen gelernt; der Kasten darunter vergleicht sie mit den Werkswerten. Dort schalten Sie zwischen Ihre Werte und Werkswerte um oder setzen alles zurück. Die Demo-Maschine lernt nicht mit.
Passungs-Kamm
Steckverbindungen klemmen oder wackeln, wenn Platte, Fräser und Maschine nicht genau das Sollmaß liefern. Der Passungs-Kamm misst das einmal je Werkstoff, Dicke und Fräser: Fräser → Passungs-Kamm …
- Kamm fräsen: Werkstoff, Plattendicke und Fräser wählen, dazu 5 Schlitze im Abstand von 0,1 mm oder 9 Schlitze im Abstand von 0,05 mm. Die Schlitze reichen von 0,2 mm enger bis 0,2 mm weiter als die Dicke. Kamm als Projekt öffnen legt ein kleines Projekt an, das Sie wie gewohnt fräsen. Die Fase oben links zeigt die engste Seite, die Kerbe unten liegt unter dem Schlitz „0“.
- Passenden Schlitz wählen: Stecken Sie ein Reststück derselben Platte in die Schlitze. Wählen Sie im selben Fenster den Schlitz, in den es sich mit leichtem Druck schieben lässt und dann von selbst hält, und tippen Sie auf Passung speichern.
Die Passung liegt in Ihrem Konto. Sie gilt als Spiel in Vorlagen mit Steckverbindungen (Regler „Spiel der Steckung“) und im Möbel-Generator für Kiste und Regal, sobald Werkstoff und Dicke passen. Ein Hinweis unter dem Regler sagt, woher der Wert kommt; Sie können ihn jederzeit ändern. Ergab der Kamm einen engeren Schlitz als die Dicke, ist die Platte dünner als angegeben: Dann setzt die App das kleinste Spiel und rät, die Dicke zu prüfen.
